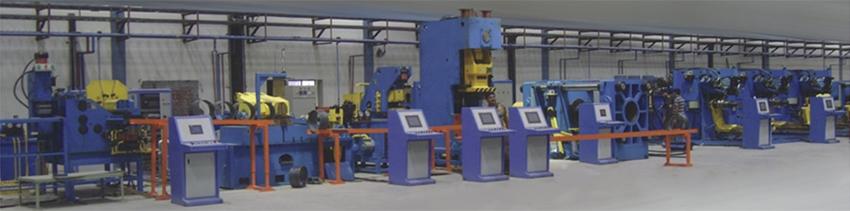

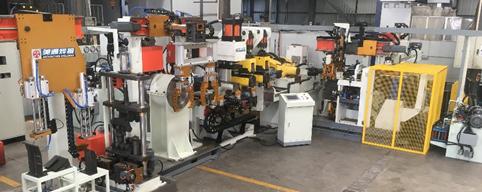

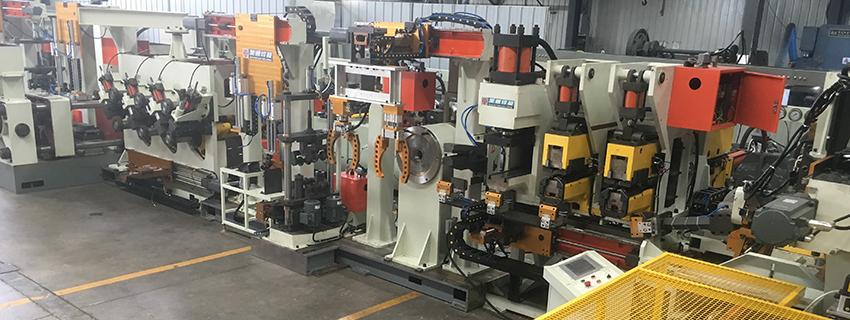

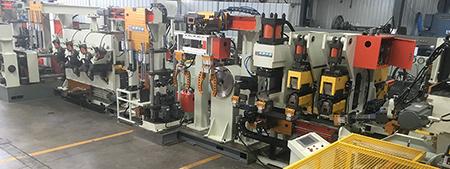

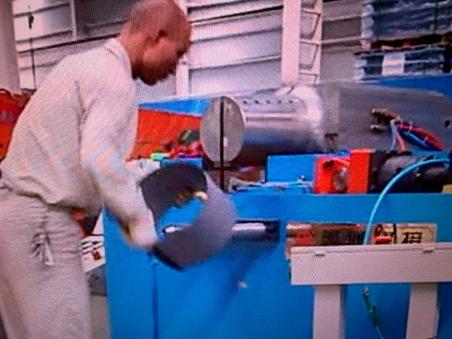

Linha de produção automática de jantes

Soldagem de rodas

Usamos técnicas avançadas para soldagem automatica de aros de rodas, formação e montagem:

Alimentação automatica de chapa- marcadora, bobinadora aplainadora– máquina de solda topo - laminadora-rebobinadora - edge nip - flama – condicionador de bordas - 3 perfiladoras - expansora- condicionador de bordas- localizador da posição de soldagem – teste de fuga de ar – sistema de carga de disco automático – prensa de montagem

Especificações para linha de solda de aros 10"~12"

Diâmetro do aro de rodas--10"~12"
Largura da tira --70 ~ 180 mm
Espessura --1.8 mm ~ 3.0 mm
Produtividade 100%--6s/part

Especificações para linha de solda de aros 13" ~18"

Diâmetro do aro de rodas--13"~18"
Largura da tira--160 ~ 280 mm
Espessura--2.0 mm ~ 4.0 mm
Produtividade 100%--6s/part

Equipamento de produção de rodas

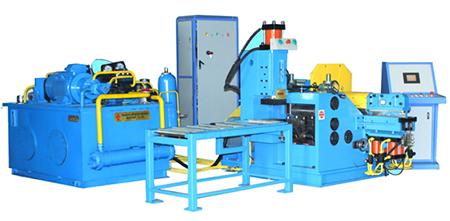

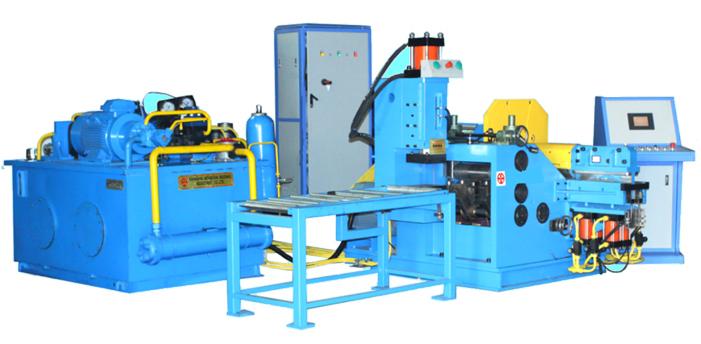

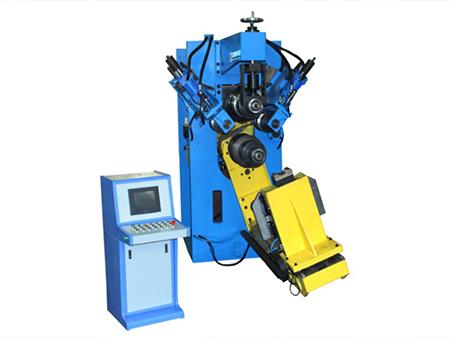

A). Máquina de marcar, bobinar e aplainar

Esta máquina marcadora, bobinadora, aplainadora forma aros enrolados de tiras planas. É integrado nas bobinas um sistema de marcação na secao de alimentacao da maquina, e os aros bobinados sao produzidos com uma seção plana e curta nos ambos lados da lacuna, permitindo para uma solda ser produzida atraves do uso de fixação plana e eletrodo de soldagem.

Diâmetro do aro	10'-18'	16'-24'	22'-38'
Largura do aro	4'-8'	3.5'-13'	7'-20'
Diâmetro min. dos aros	Φ220	Φ300	Φ400
Espessura do aro	2~5mm	2~5mm	5~10mm
Diâmetro max. dos aros	320mm	430mm	650mm
Potência do motor	7.5KW	11KW	15KW
Unidade de potencia hidráulica	11KW	15KW	18.5KW
Pressão hidráulica máxima	25MPa	25MPa	25MPa

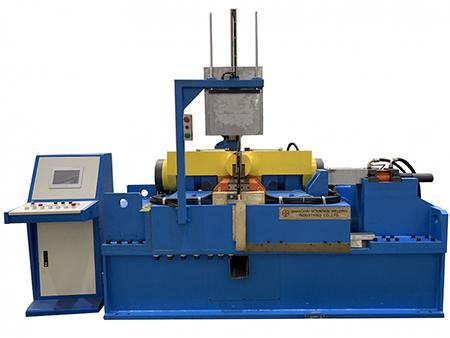

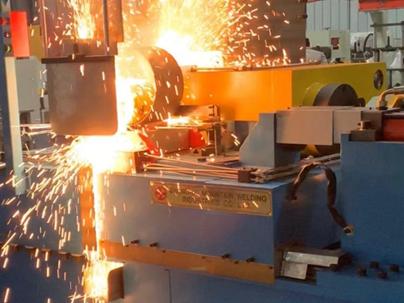

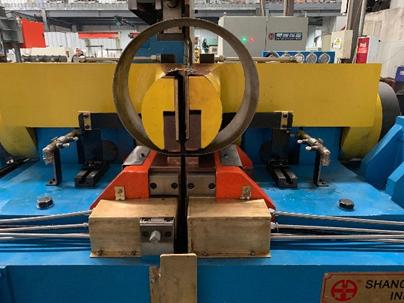

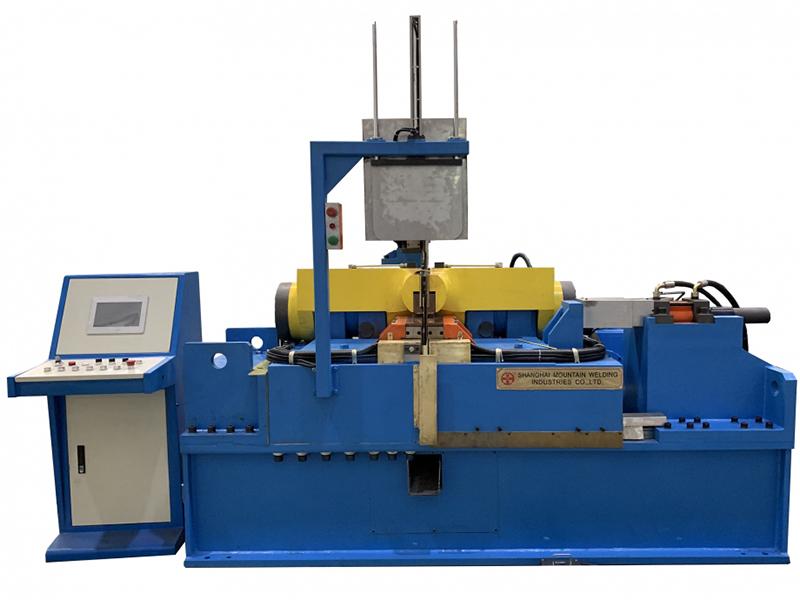

B). Máquina de solda topo AC

Tipo	UNC-400	UNC-800	UNC-1000	UNC-1600
Potência nominal	400KVA	800 KVA	1000 KVA	1600 KVA
Diâmetro minimo	250mm	300mm	500mm	500mm
Largura máxima	320mm	430mm	650mm	650mm
Corte transversal máx.	1800m㎡	2150m㎡	3750m㎡	4000m㎡
Força de fixação máx.	500kN	700kN	800kN	1200kN
Força de recalque máx.	250kN	350kN	400kN	600kN

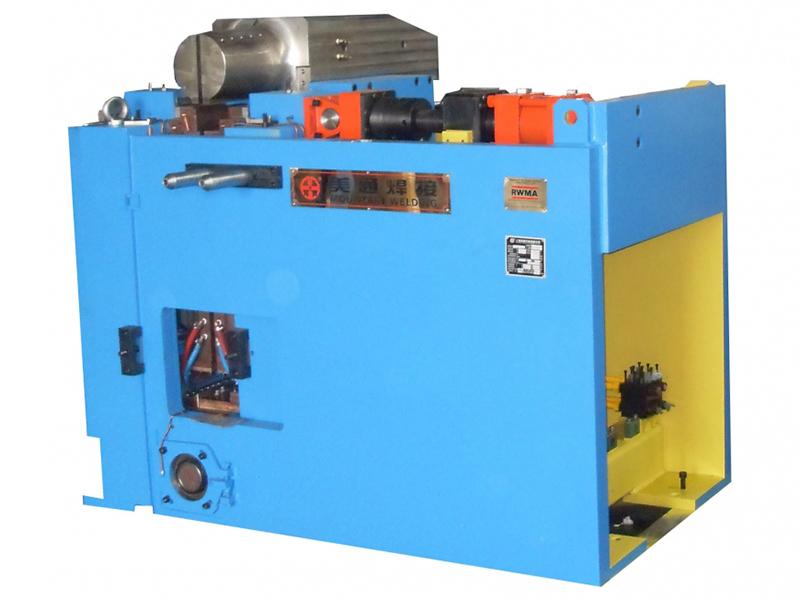

C). Máquina de solda topo DC

Tipo	UZC-750	UZC-1500	UZC-3000	UZC-4000
Potência nominal	750KVA	1500KVA	3000KVA	4000KVA
Diâmetro minimo	230mm	250mm	450mm	500mm
Largura máxima	220mm	320mm	500mm	600mm
Corte transversal max.	800m㎡	1500m㎡	3000m㎡	3850m㎡
Força de fixação máx.	400kN	500kN	800kN	1000kN
Força de recalque máx.	200kN	250kN	400kN	500kN

D). Máquina de rebobinar e aplainar

Largura max. da soldadora	5mm	6mm
Altura max. da soldadora	5mm	7mm
Número da plaina	3	3
Largura da plaina	20mm	25mm
Diâmetro do rolo aplainador	102mm	102mm
Força de fixação	12.5T	21T
Força do podador	12.5T	21T
Largura do aro	450mm	650mm
Potência do motor da estação hidráulica	22kW	30kW

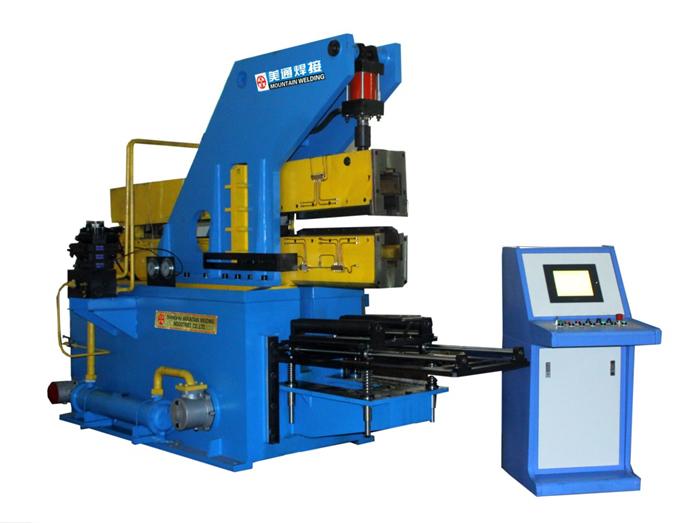

E). Puncionadeira

A puncionadeira é horizontal e vem com sistema automático de carga e descarga que é usado na linha de produção de velocidade elevada para desempenhar queima inicial de aros soldados e bobinados para iniciar a perfilação dos aros de roda.

Especificações principais e dados técnicos:

Diâmetro do burraco: 10-32 polegadas
Largura do burraco: 2-28 polegadas

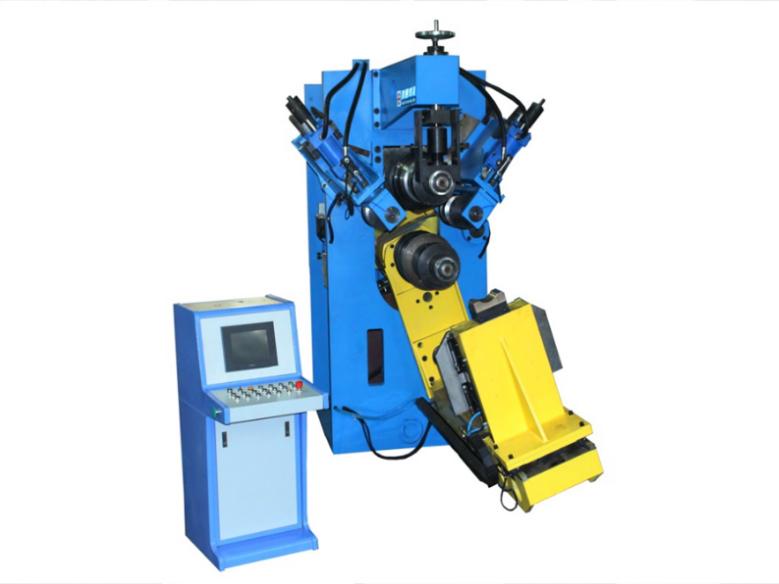

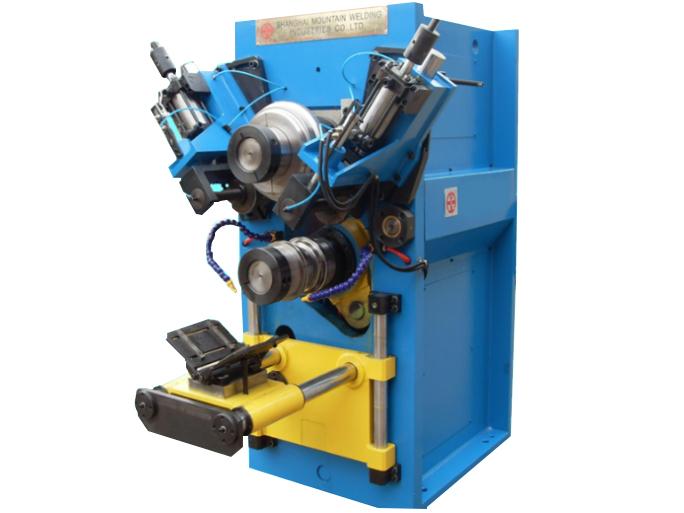

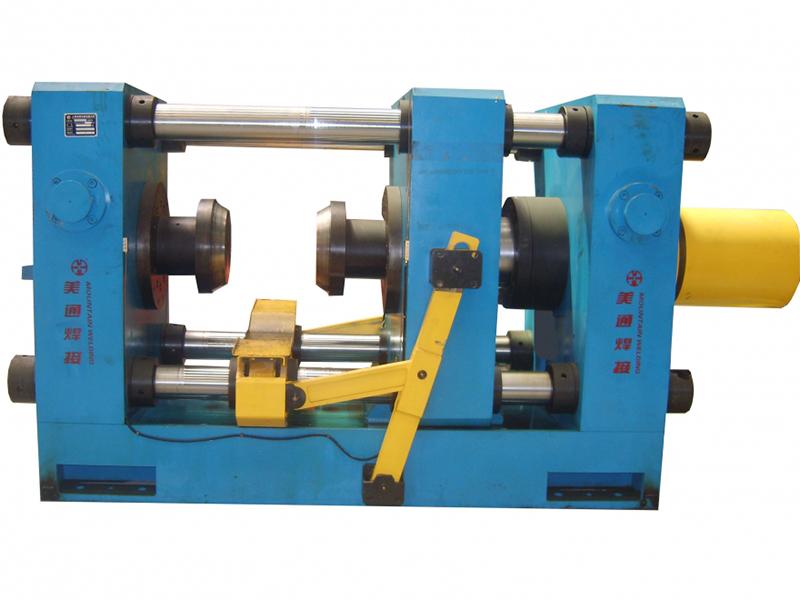

F). Formadora de rolos

Diâmetro dos aros	10'-14'	12'-18'	19.5'-38'
Largura dos aros	2'-5'	3.5'-13'	5.25'-20'
Espessura	1.8-3.5mm	2-5mm	3-10mm
Diâmetro do eixo	120mm	150mm	200mm
Momento de torção dos eixos	1400Nm	1600Nm	2250Nm
Ajuste inferior anterior e posterior	±2.6mm	±3mm	±5mm
Velocidade do movimento do eixo inferior	2-10mm/s	2-10mm/s	2-10mm/s
Força de elevação do eixo inferioro	200kN	266kN	400kN
Distância de trabalho entre os dois eixos	240mm	270mm	340mm
Velocidade dos eixos	200rpm	130rpm	130rpm

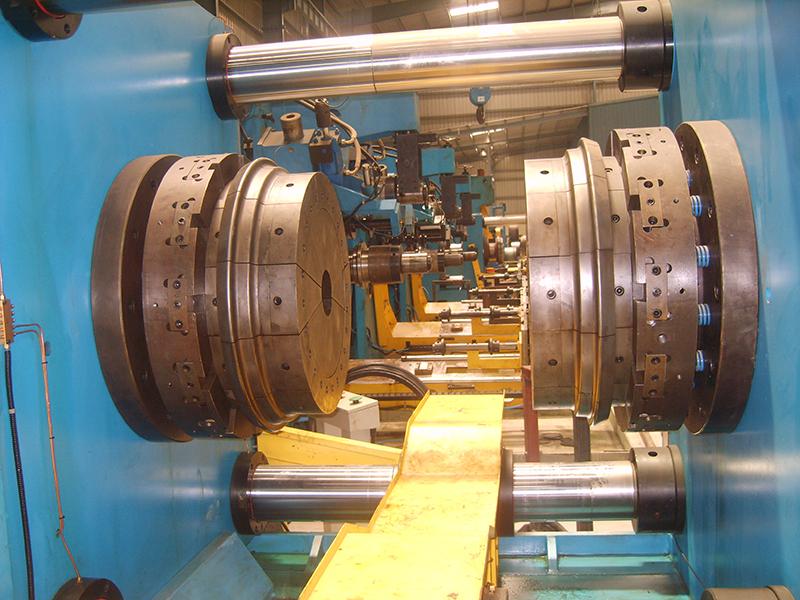

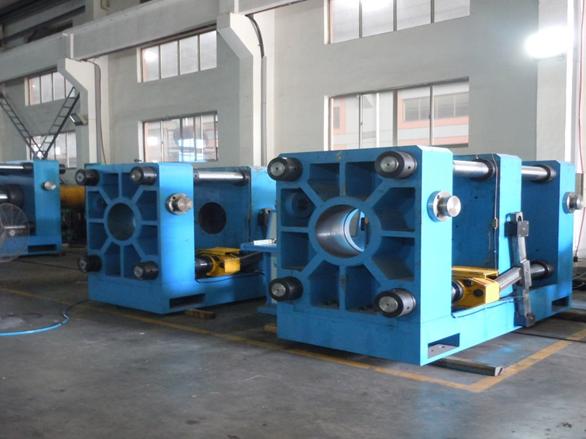

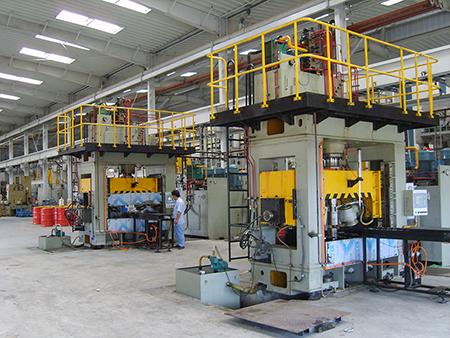

G). Prensa expansadora

Especificações principais e dados técnicos:

Diâmetro expansor do aro	10 ～ 32 polegadas.
Largura exopansora do aro	2 ～ 28 polegadas.
Prensa 100 Ton, Prensa 200 Ton, Prensa 300 Ton, Prensa 500 Ton Press

H). Formadora de fluxo

Especificações principais e dados técnicos:

SN.	Item	Unit	Especificações
1	Diâmetro do espaço vazio	mm	450-630
2	Espessura do espaço vazio	mm	8-16
3	Diâmetro das pecas giratoria	mm	450-680
4	Comprimento max.das peças giradas	mm	140
5	Velocidade rotativa para eixo principal	r/min	450-300
6	Potência do eixo principal	KW	200
7	Peso da máquina	Kg	30000

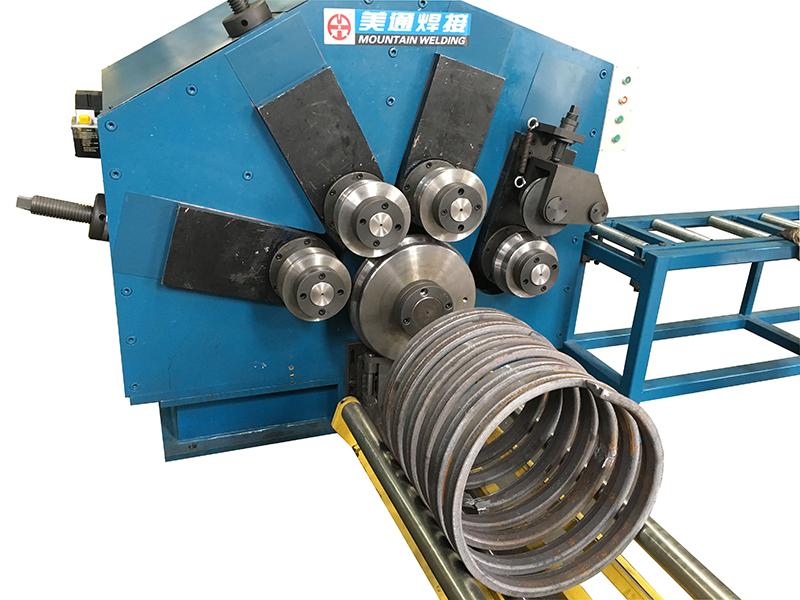

I). Bobinadora multi-espiral

Item	Especificações	Unidade
Seção transversal max. de peças enroladas	800	mm2
Diâmetro min. de peças enroladas	508	mm
Diâmetro max. de peças enroladas	610	mm
Distância min entre cilindro superior e inferior	290	mm
Gama de ajuste do cilindro superior	70	mm
Atitude da alimentação da peça	800	mm
Velocidade rotativa do cilindro inferior	13.1	r/min
Velocidade rotativa do cilindro superior	22.31	r/min
Dimensão do cilindro inferior (dia. Xcomp.)	∮140×100	mm
Dimensão do cilindro superior(dia. x comp.)	∮90×90	mm
Potência do motor Y200L1-6	18.5	kW

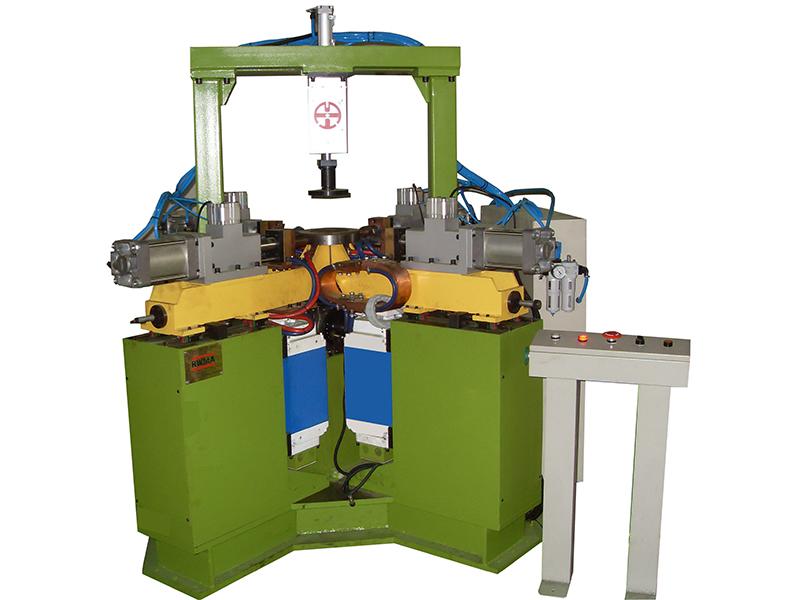

J). Máquina de solda multiponto

Modelo da máquina	TN 4 X 63
Detalhe do equipamento	Máquina de solda de 4 cabeçotes para soldagem de aros de rodas de aço de 24 pontos, com controles e 63KVA, cada capacidade nominal para soldar 24 pontos, divididos igualmente.
Ciclo de tempo	20 Seg. Incluindo carga e descarga.
Capacidade nominal do transformador	4X63KVA
Ciclo de trabalho	50%.
Curso min. do eletrodo	75.0mm
Pressão dos eletrodos	600 Kgf @ 0.5 MPa
CPL	Siemens
Comando de solda	Miyachi modelo 210 ou 110 para todos parâmetros de solda
