Linha de montagem de amortecedor automotivo

Soldagem do amortecedor

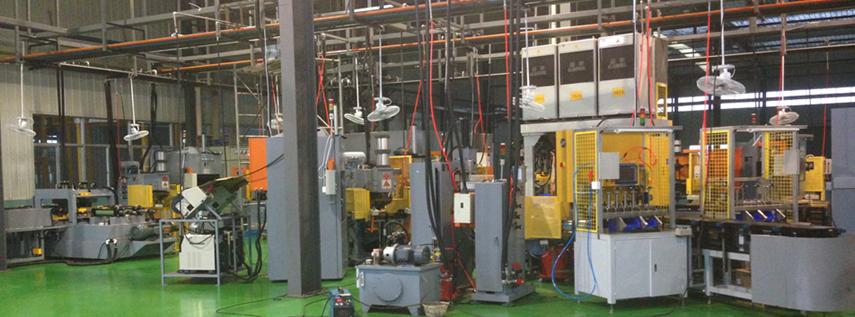

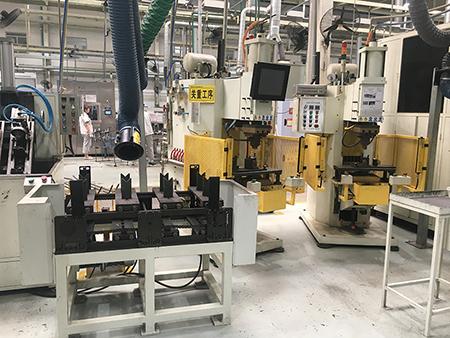

1). Linha de soldagem e montagem semi-automática

A). Unidade 1 da linha de montagem e soldagem, incluindo os seguintes equipamentos e braços robóticos

Item	Quantidade
Alimentador tubular automático	1
Mesa giratória de 90°	1
Prensa hidráulica para montagem de suporte	1
Maquina de solda ponto CO2 (Tocha unica)	1
Prensa hidráulica de montage de tampa superior	1

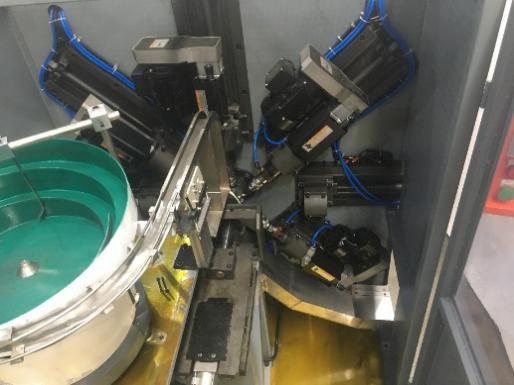

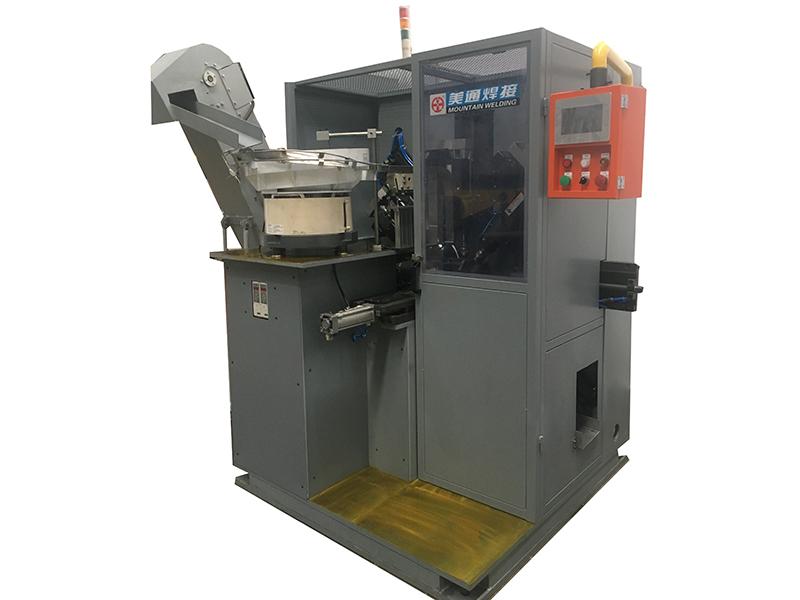

Alimentador automático da terminal(chapa de vibração)	1
Braço robótico de carga/descarga (2 oficinas)	1
4 oficinas de trabalho (linha única em linha dupla)	1
Máquina de solda da tampa de extremidade	2
Mesa giratória de 180°	1
Maquina de solda do suporte	2
Correia transportadora	1
Braço robótico de carga/descarga (4 oficinas)	1

B). Unidade 2 da linha de montagem e soldagem, incluindo os seguintes equipamentos e braços robóticos

Item	Quantidade
Solda ponto para placa de mola	1
Placa de mola e soldagem do suporte	1
Máquina de descalcificação (Automática)	1
Braço robótico de descarga automatico para placa de mola	1

C). Máquina de solda automática completa para perfuração, puncionamento, descarga e mais, com respetivos equipamentos e braços robóticos

Correia transportadora	1
Máquina de descalcificação (Automática)	1
Sistema de arrefecimento da peça	1
Inspeção de abertura do suporte antes da formacção	1
Braço robótico de descarga para produtos não qualificados	1
Sistema de transporte	1
Máquina para moldagem de suportes	1
Puncionadeira directional dupla para suportes	1
Braço robótico de carga e descarga para puncionadeira	1
Sistema de transporte	1

D). Estação de soldagem robótica:

Item	Quantidade
Maquina de solda robótica com barra estabilizada	2
Sistema de transporte	1

E). Máquina de solda projeção para suportes de sinal

Item	Quantidade
Solda projeção para argolas A, B	2
Sistema transportador	1
Máquina de teste de fuga com estação de trabalho dupla(tipo liquido)	1
Mesa de inspeção	1

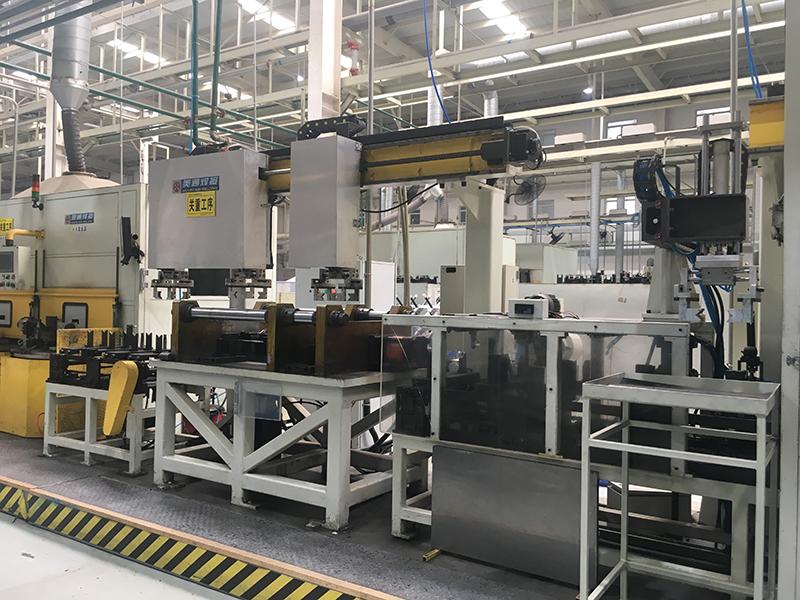

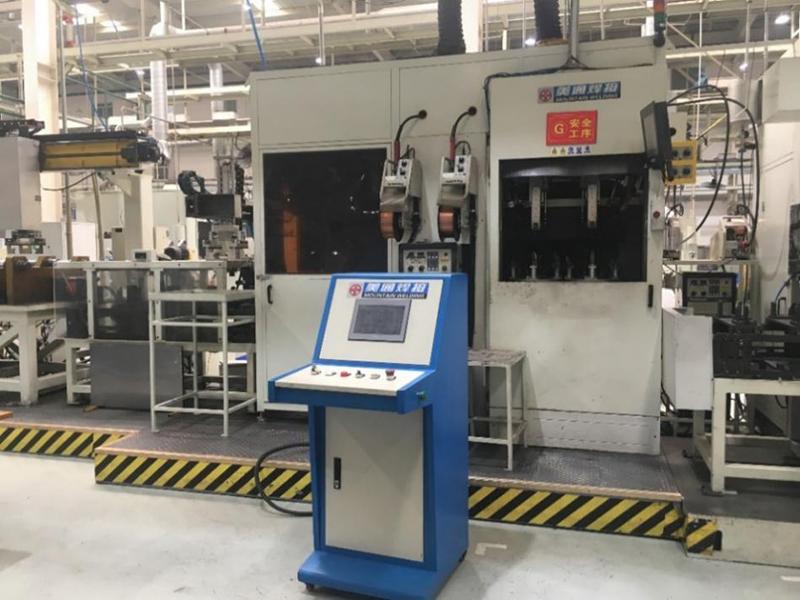

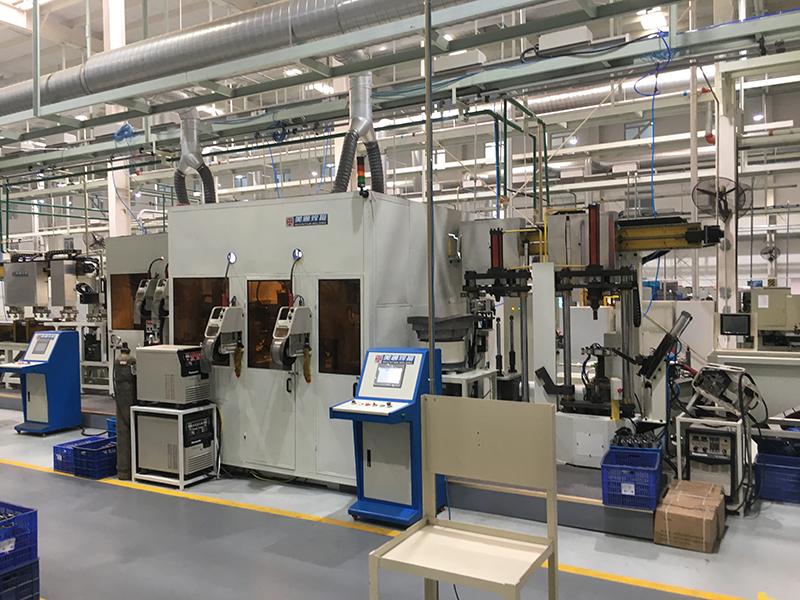

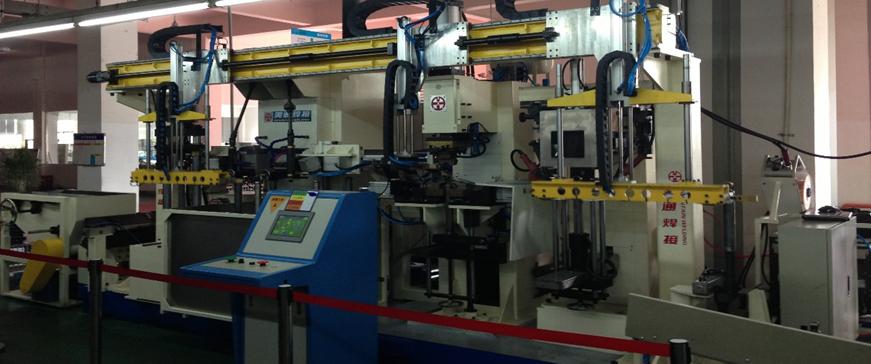

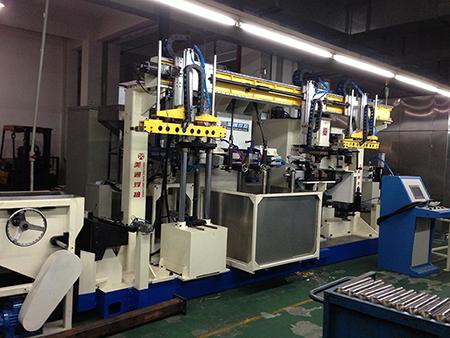

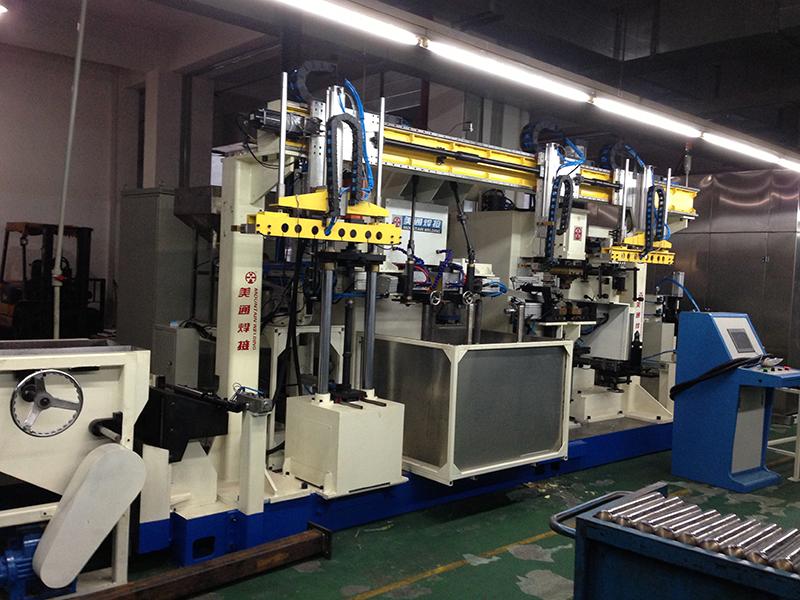

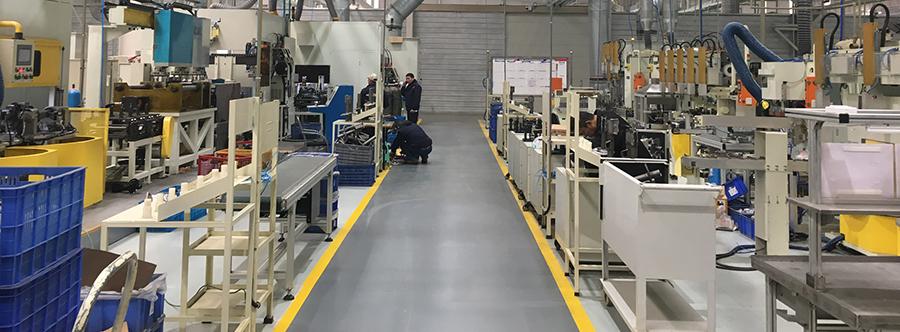

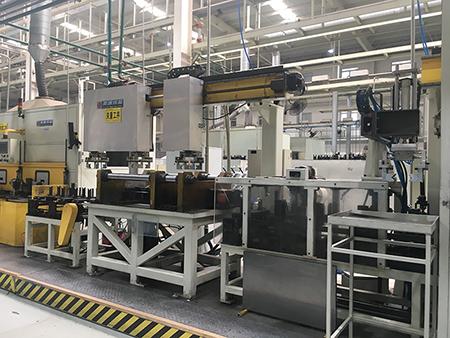

2). Linha automática de solda e montagem de amortecedor

Os procedimentos para a produção de amortecedores inclui: carga de tubo, carga da tampa final, prensa de montagem da tampa final, solda por costura da tampa final, solda projeção do anel de elevação, descarga automática, teste de fuga e mais.

Item	Quantidade
Sistema de transporte servo beam	1
Sistema de mov. cima e baixo do braço robótico	1
Pinça robótica	5
Maquina carregadora de tubos	1
Braço robótico de carga de tampa final	1
Prensa de montagem da tampa final	1
Máquina de solda costura para tampa final	1
Braço robótico de carga para anel de elevação	1
Maquina de solda projeção para anel de elevação	1
Maquina de solda MIG para tampa final	1
Maquina para teste de fuga	1

3). Máquinas para solda e montagem de amortecedor

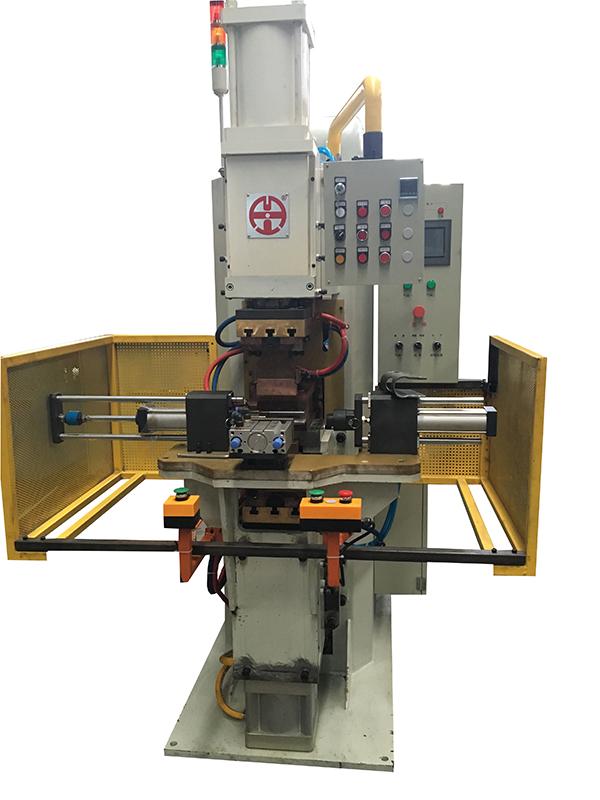

3.1）Solda por projeção

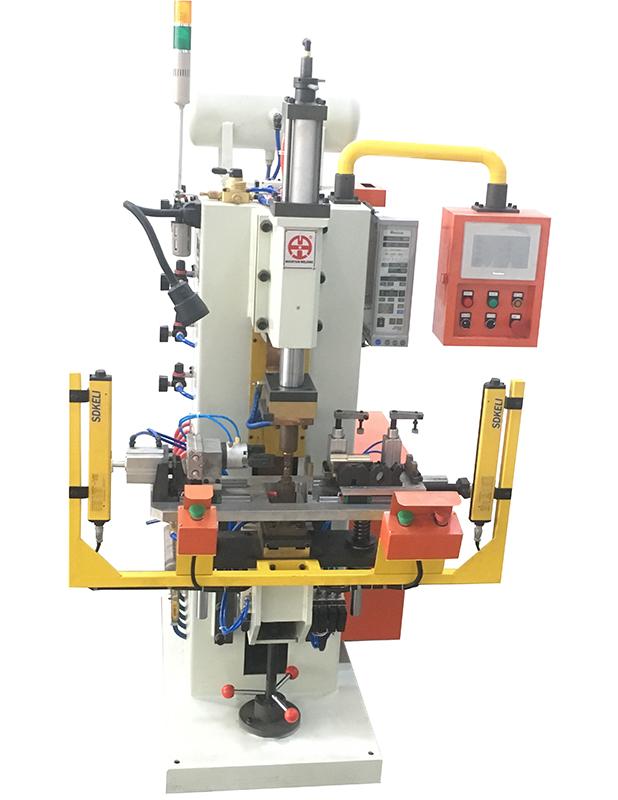

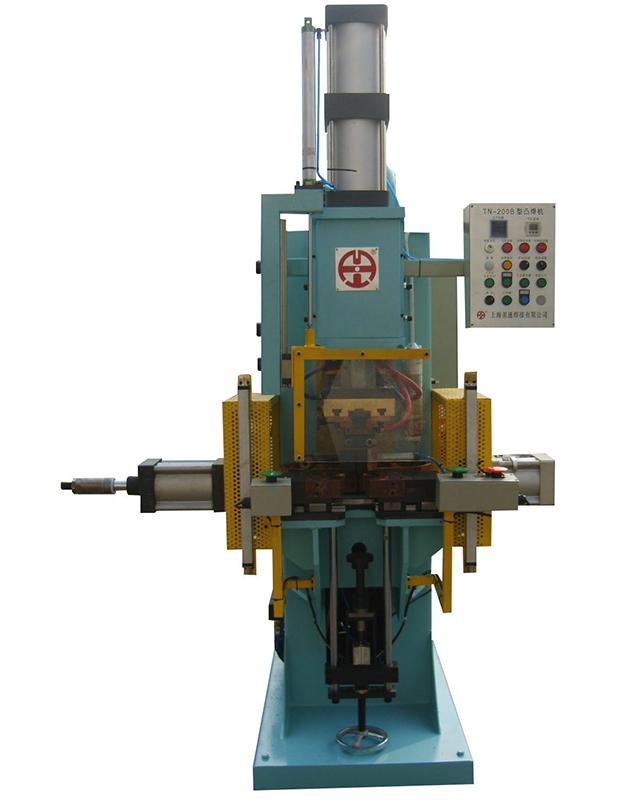

3.1.1）Máquina de solda projeção para suporte e fixação

Especificação

Capacidade: 2 toneladas de cilindro
Curso vertical: 160 mm
Profundidade da garganta: 350 mm
Pontos de solda: 12 projeo
Potência: 300 KVA
Comando de solda MIYACHI
Sistema prismático para garantir o movimento do cabeçote superior e alinhamento, durante o processo
Controle de qualidade da solda com caixa vermelha

3.1.2）Máquina de solda projeção para haste de pistão, aneis de elevação, tampa anti-ferrugem

Especificações

Capacidade: 2 toneladas com cilindro tandem
Curso vertical: 120 mm
Profundidade da garganta: 350 mm
Claridade: 300 mm
Potência: 200 KVA
Comando de solda MIYACHI
Parametros de solda pre-definidos
Sistema prismático para garantir o movimento do cabeçote superior e alinhamento, durante o processo(movimento cima e baixo)
Controle de qualidade da solda com caixa vermelha

3.1.3）Máquina de solda projeção para braçadeira de suporte do tanque de combustível

Especificações

Capacidade: 2 toneladas com cilindro tandem
Curso vertical: 120 mm
Potencia: 200 KVA
Comando de solda MIYACHI
Parametros de solda pre-definidos
Sistema prismático para garantir o movimento do cabeçote superior e alinhamento, durante o processo(movimento cima e baixo)
Controle de qualidade da solda com caixa vermelha

3.1.4）Máquina de solda projeção horizontal para haste de pistão

Especificações

Capacidade: 2 toneladas com cilindro tandem
Curso horizontal: 120 mm
Potência: 200 KVA
Comando de solda MIYACHI
Parâmetros de solda pré-definidos
Sistema prismático para garantir o movimento do cabeçote superior e alinhamento, durante o processo(movimento cima e baixo)
Controle de qualidade da solda com caixa vermelha

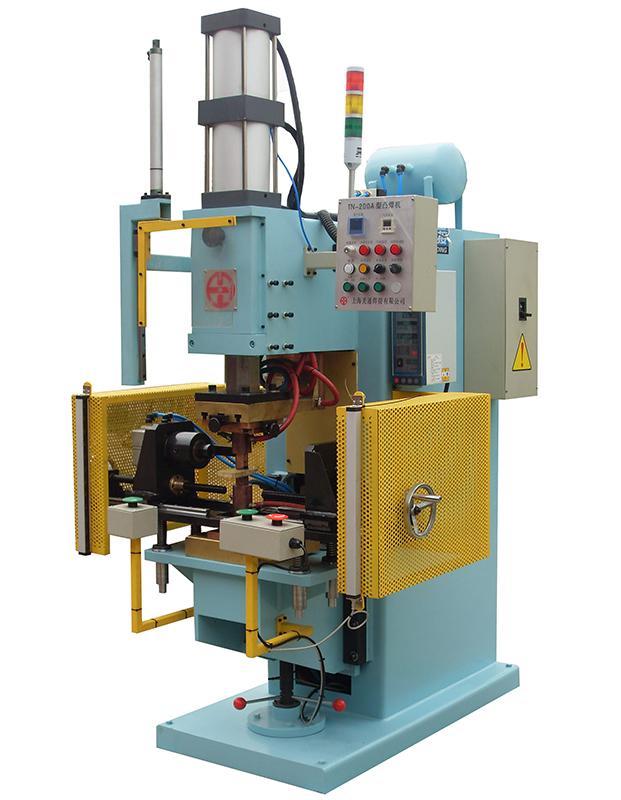

3.2）Solda por ponto

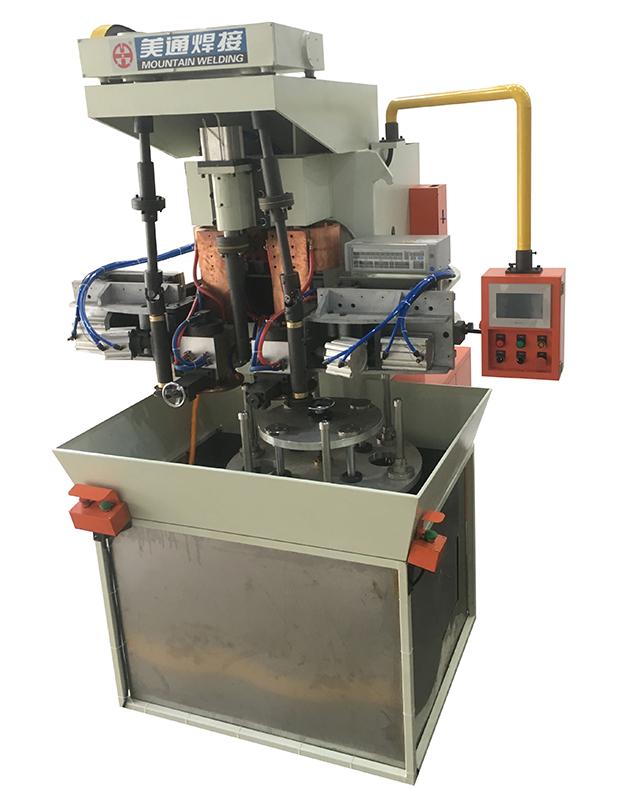

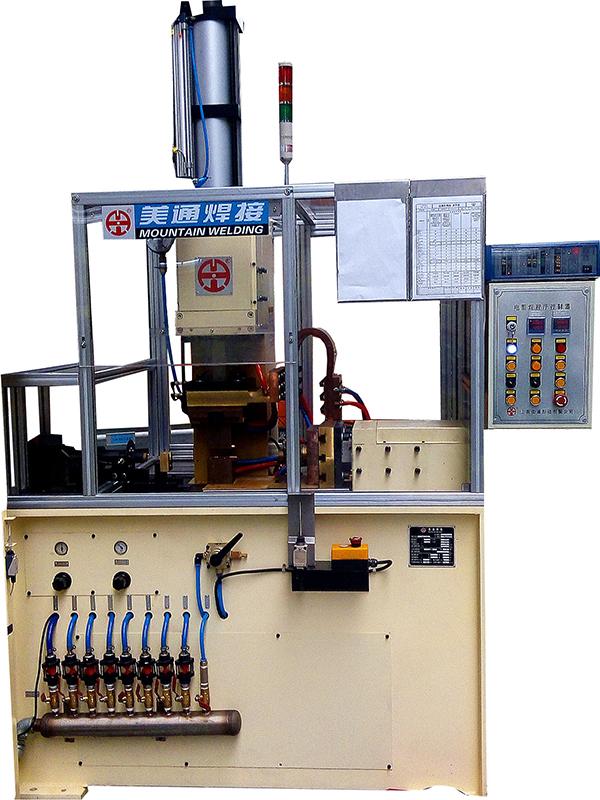

3.2.1）Máquina de solda ponto e força de ensaio para haste de pistão, anel espaçador

Especificações

Capacidade: 2 toneladas com cilindro tandem
Curso vertical: 100 mm
Potência: 100 KVA
Comando de solda MIYACHI
Parâmetros de solda predefinidos
Controle da qualidade de solda com caixa vermelha

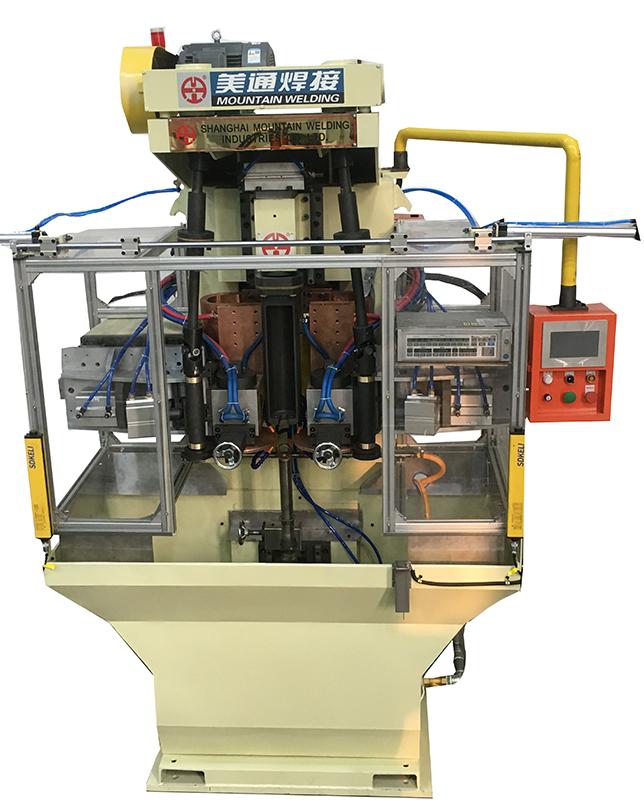

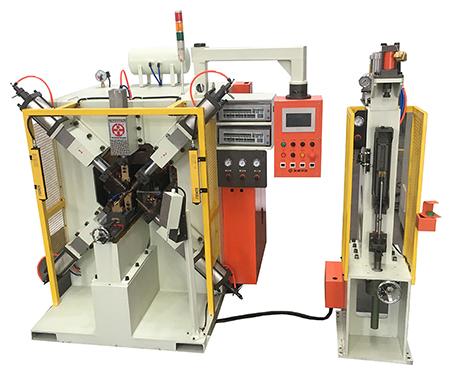

3.2.2）Máquina de solda 4 ponto para haste de pistão, anel espaçador

Especificações

Capacidade:600Kg Cilindro
Curso vertical: 100 mm
Potência: 2X100 KVA
Comando de solda MIYACHI
Parâmetros de solda predefinidos
Após a solda por ponto, teste a força
Controle da qualidade de solda com caixa vermelha

3.3）Solda por costura

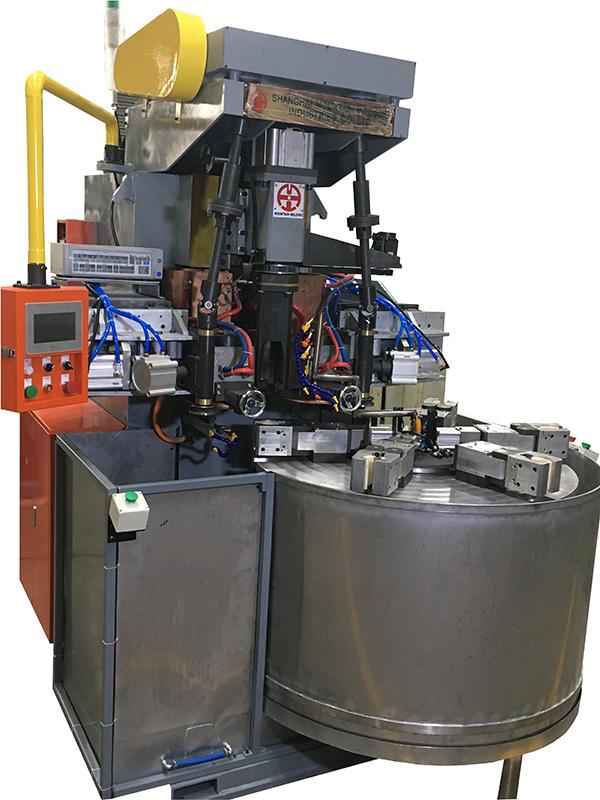

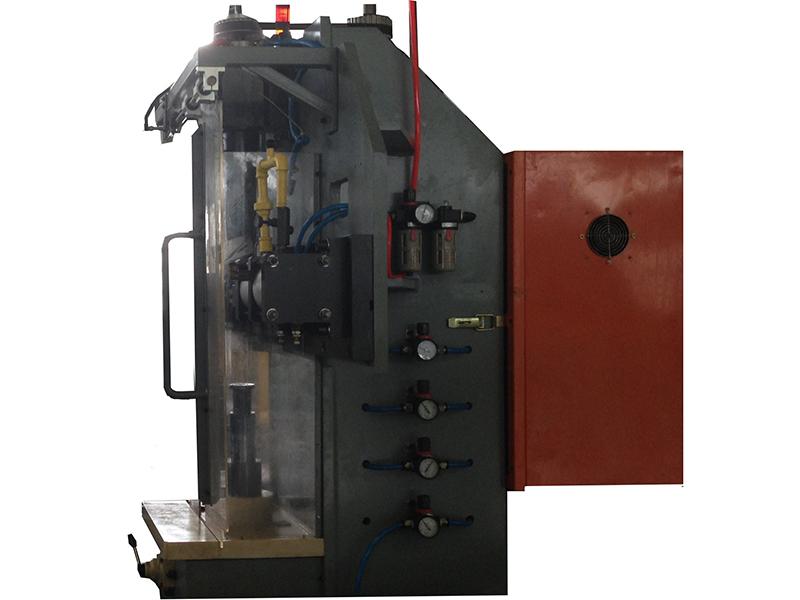

3.3.1）Máquina de solda costura para soldagem superior

Especificações

Capacidade nominal: 200 KVA?
Força do eletrodo: 3900 KN
Diametro do amortecedor: 30—80 mm
Comprimento do amortecedor: 100—500 mm
Força de fixação vertical: 6000 KN
Seis tabelas de indice com posição de carga e descarga
Comandado de solda MIYACHI
Cabeçote do eletrodo com contatores Ag (99.99%)
Controle da qualidade de solda com caixa vermelha

3.3.2）Máquina de solda costura superior semi-automatica

Especificações

Capacidade nominal: 200 KVA
Força do eletrodo: 3900 KN
Diametro do amortecedor: 30—80 mm
Comprimento do amortecedor: 100—500 mm
Força de fixação vertical: 6000 KN
Seis tabelas de indice com posição de carga e descarga
Comandado de solda MIYACHI
Cabecote do eletrodo com contatores Ag (99.99%)
Controle da qualidade de solda com caixa vermelha

3.3.3）Máquina de solda costura inferior semi-automatica

Especificações

Capacidade nominal: 200 KVA
Força do eletrodo: 3900 KN
Diâmetro do amortecedor: 30—80 mm
Comprimento do amortecedor: 100—500 mm
Força de fixação vertical: 6000 KN
Seis tabelas de indice com posição de carga e descarga
Comandado de solda MIYACHI
Cabeçote do eletrodo com contatores Ag (99.99%)
Controle da qualidade de solda com caixa vermelha

3.4）Soldagem MAG

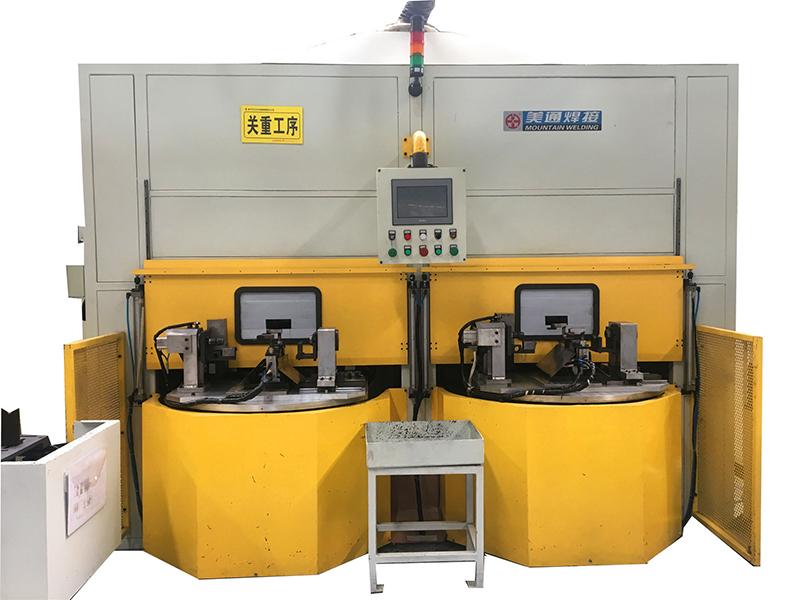

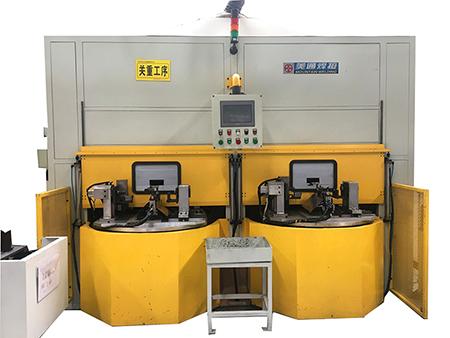

3.4.1）Máquina de solda MAG com duas tochas

Especificações

Gás: -Mistura de gas para processo de soldadura por arco: 83% Ar ou 17% CO2;
Arrame: - Diâmetro: 1,0 or 1,2 mm;
Alimentador de arame e potência de solda– Panasonic ou Lincoln
Tocha: - Quantidade: 4
Ajustamento da tocha: ajuste em três eixos (x, y e z)
Tocha de solda –Panasonic/ BINZEL
Suporte da tocha
Forte, duradoura e estrutura precisa.
Ajuste fácil do sistema de posicionamento das tochas
Caixa de engrenagem
Rolo esférico de proteção para movimento deslizante
Válvula proporcional para controle de movimento da mesa de instrumentos
Programa
Programa de contar peças;
Programa de contar peças
Programa para alertar os operadores a limpeza e troca das tochas.
Programa Red Switch para alertar qualquer anomalia na soldagem, alarme
Ferramentas: - Ferramentas serão fornecidas
Fornece duas janelas e portas grandes e laterais para acesso fácil do operador.

3.4.2）Máquina de solda MAG com tocha única

3.5）Fecho giratório

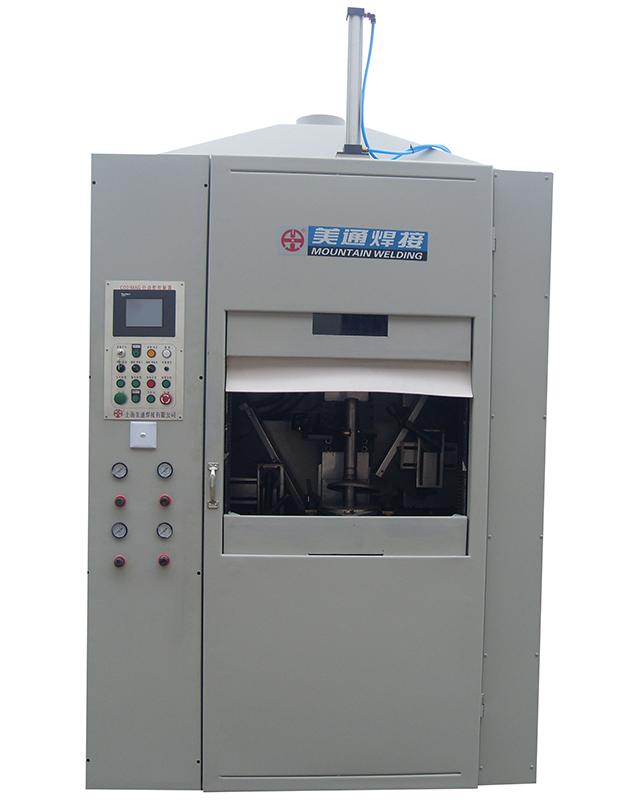

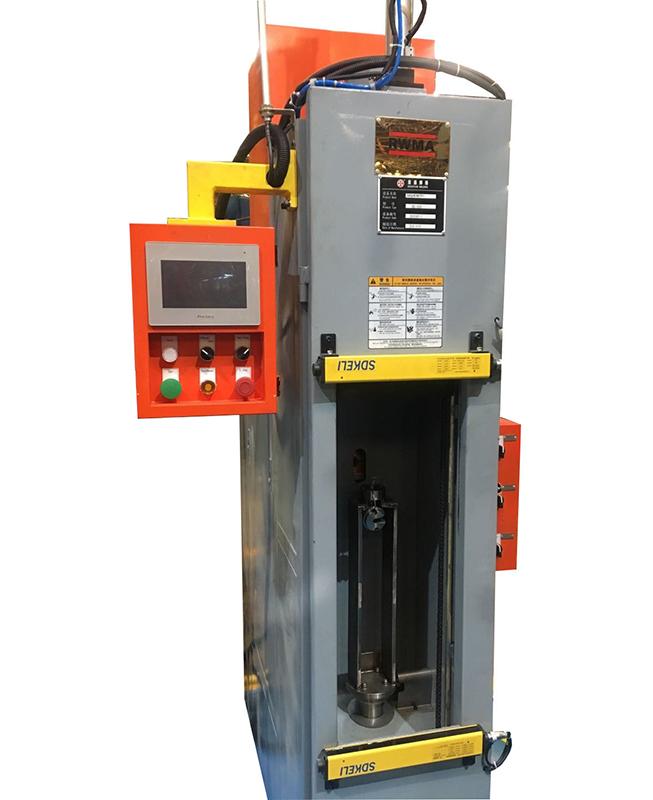

3.5.1）Prenchimento de gás e fecho giratório

Ajuste do cabeçote superior	300mm
Forca máx. do ceramento formado	12000Lbs
Velocidade do eixo superior	180rpm
Carga e descarga	Manual
Potencia total	15KW
Dimensões gerais da máquina	1800x110x2300mm
Peso da máquina	3600Kg
PLC	SIEMENS

Prenchimento de gás e rotação orbital fecham ao mesmo tempo
A velocidade da base inferior e controlada por servo válvula
O encerramento da carga, a revolução e a forca do gas podem ser controlados e exibidos no ecrã

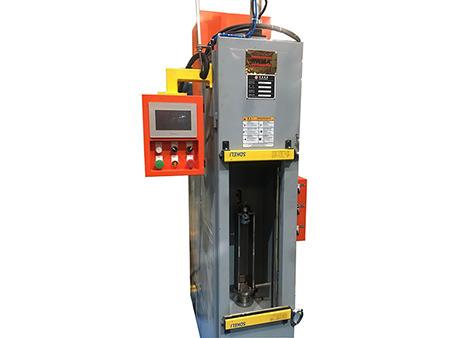

3.5.2）Fecho giratório para amortecedor traseiro

Ajuste do cabeçote superior	80 mm
Forca máx. do ceramento formado	6000 Lbs.
Velocidade do eixo superior	500 rpm
Potência total	15 KW
Diâmetro	40-60mm
Espessura	2mm
Comprimento	300-940mm
Ciclo de trabalho	7 Segundos
Dimensões gerais da máquina	1500x130x2300 mm
Peso da máquina	2600 Kg

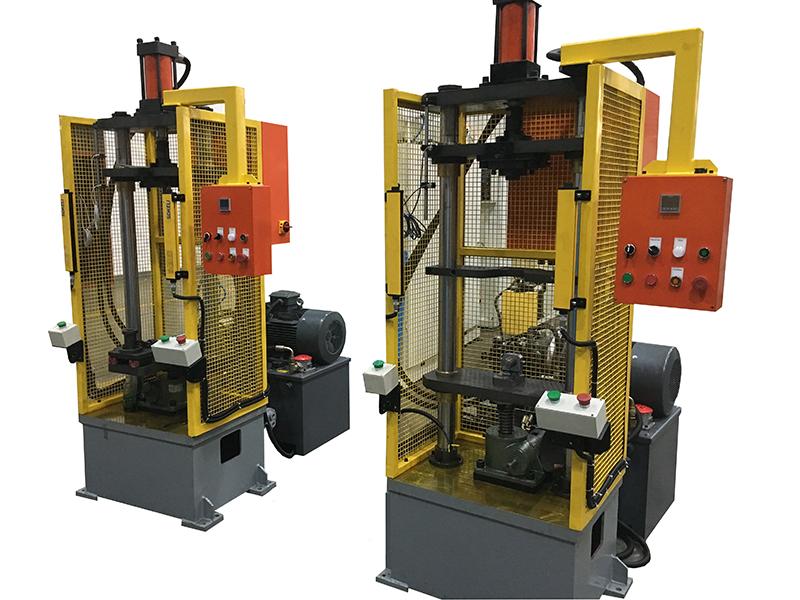

3.6）Prensa hidráulica

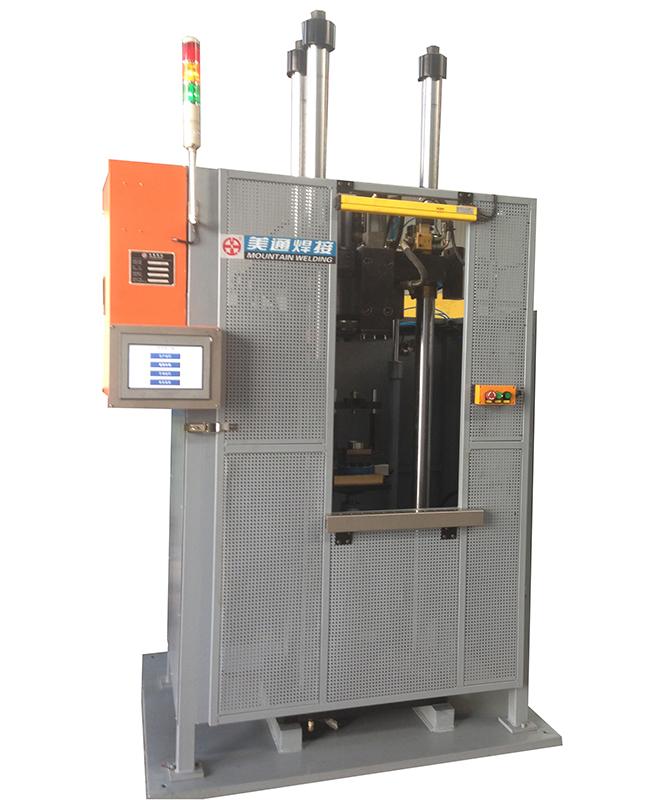

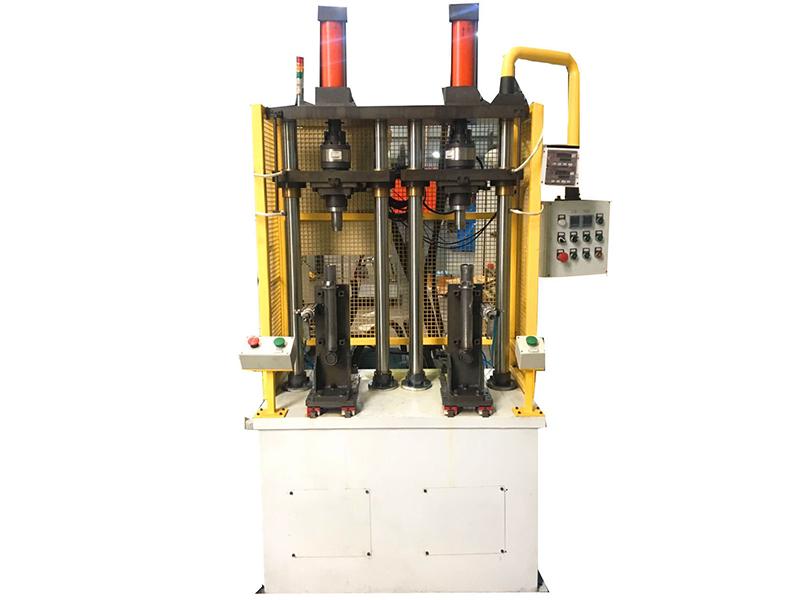

3.6.1) Prensa para montagem
3.6.2）Perfiladora

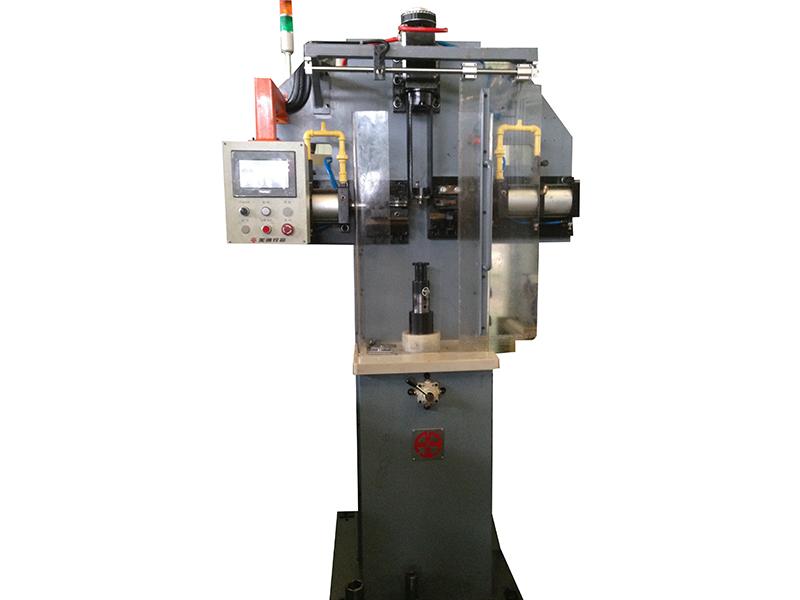

3.7）Máquina de perfuração automática de multi-cabeçotes

Curso total	80 mm
Curso de corte	0-30 mm
Velocidade rotativa	2600 rpm@ 50Hz
Potência total	3.3 KW
Diâmetro máx. Do burraco perfurado (aço)	3.5 mm
Quantidade máx. De cabecotes	8
Ciclo de trabalho	3 Segundos
Carga e descarga	Automática
Dimensões gerais da máquina	251020502300
Peso da máquina	3600Kg

Consulta

Soluções para soldagem

Brief

Mountain Welding é uma das empresas líderes mundiais de sistemas de produção industrial. Temos mais de três decadas de experiência no design e produção de sistemas de soldagem por resistência. Estamos capacitados para fornecer sistemas de soldagem por resistência a clientes de diversos setores industriais. Desde 1992, Mountain Welding fabricou mais de 2000 peças de equipamentos que sao usados para a solda de amortecedores, rodas, tanques de gasolina, engrenagens anelares, eixo de transmissão, mancal de acionamento, eixo traseiro e mais, e são aplicáveis em setores como automotiva, agricultura, eletrodoméstico, arquitetura e indústria ferroviária.
